ISO 1940 tolerances kalkulators: praktiska rokasgrāmata
Profesionālas balansēšanas pamatā ir ne tikai vibrāciju samazināšana, bet arī apliecinājums, ka sasniegtā kvalitāte atbilst nozares standartiem. Tieši tam ir paredzēts Balanset-1A integrētais ISO 1940 tolerances kalkulators.
Kāds ir tolerances kalkulatora mērķis?
Kalkulators nosaka rotora pieļaujamo atlikušo disbalansu, ņemot vērā tā masu, darba apgriezienus un nepieciešamo kvalitātes klasi (G klasi). Tas ļauj objektīvi novērtēt, vai rezultāts pēc korekcijas atbilst prasībām.
Ko nozīmē G klases? (praktiski piemēri)
G klase (kvalitātes pakāpe) saskaņā ar ISO 1940 būtībā ir vibrāciju „ātruma ierobežojums”. Jo mazāks G skaitlis, jo stingrākas prasības un jo vienmērīgāk rotoram jāgriežas. Šeit ir daži tipiski piemēri:
| Kvalitātes pakāpe (G klase) | Tipiski rotori / pielietojuma piemēri |
|---|---|
| G 4000 | Lielu, lēngaitas jūras kuģu dīzeļdzinēju kloķvārpstu piedziņas (virzuļa ātrums zem 9 m/s), pēc būtības nelīdzsvarotas |
| G 16 | Lauksaimniecības tehnika, drupināšanas iekārtas, piedziņas vārpstas (kardānvārpstas) |
| G 6,3 | Ventilatori, sūkņi, centrifūgas un separatori, zobrati, darbgaldi, papīra mašīnas, turbokompresori, ūdens turbīnas, vispārējas nozīmes iekārtas |
| G 2,5 | Gāzes un tvaika turbīnas, kompresori, darbgaldu piedziņas, elektromotori virs 950 apgr./min., tekstilmašīnas |
| G 1 | Slīpmašīnu piedziņas, audio un video iekārtu piedziņas |
| G 0,4 | Īpaši precīzu sistēmu vārpstas un piedziņas, žiroskopi |
Izmēģiniet paši!
Izmantojiet mūsu bezmaksas tiešsaistes tolerances kalkulatoru galvenajā vietnē, lai ātri noteiktu nepieciešamo balansēšanas kvalitāti savam konkrētajam rotoram.
Izmantot tiešsaistes kalkulatoruKā lietot kalkulatoru: soli pa solim
1. Parametru ievadīšana

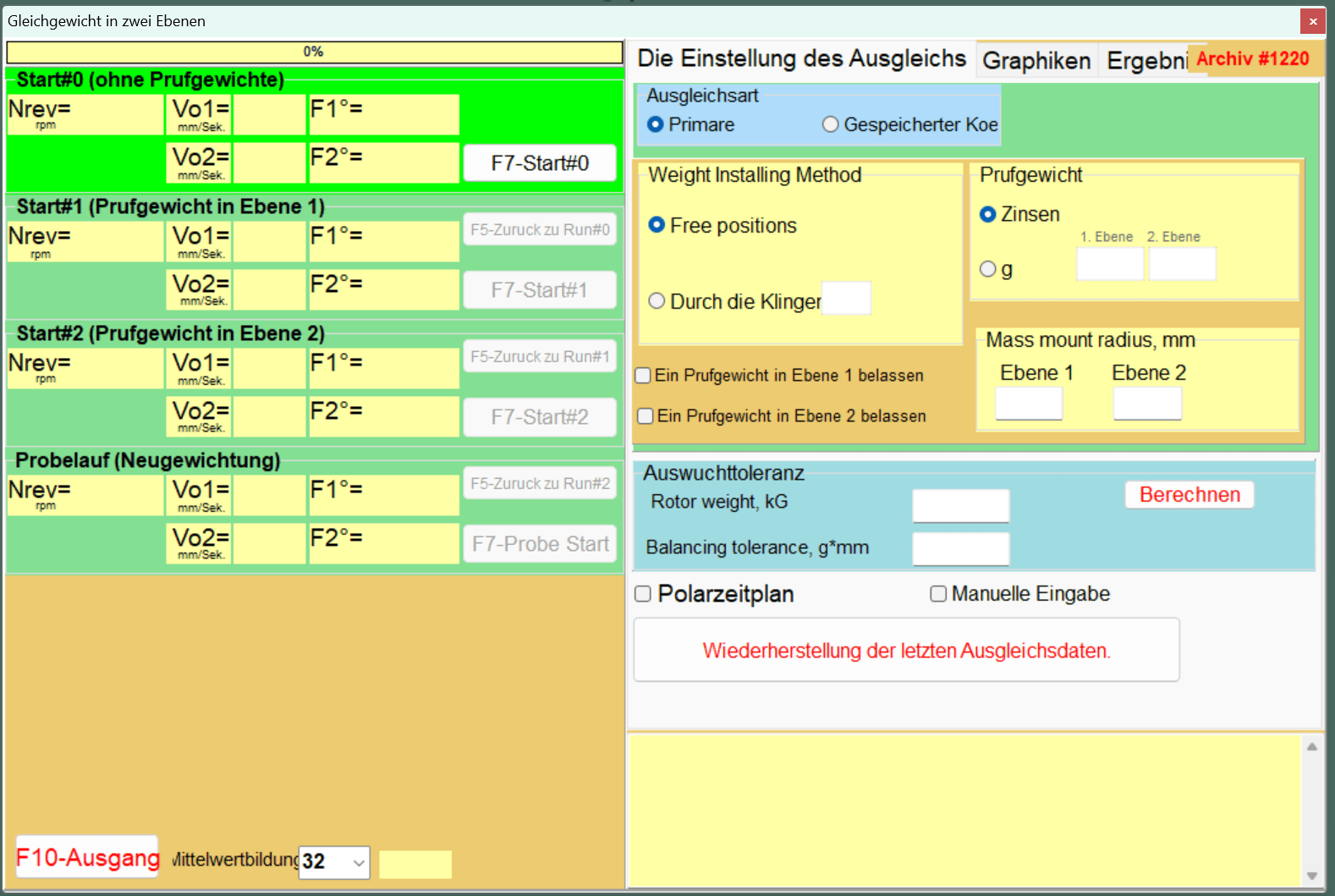

Balanset-1A programmatūrā atveriet logu „Disbalance tolerance (ISO 1940)”. Šeit jāievada šādi parametri:
- Rotora masa: Balansējamā rotora masa.
- Rotora apgriezieni: Apgriezieni, ar kādiem mašīna darbojas parastā ekspluatācijā.

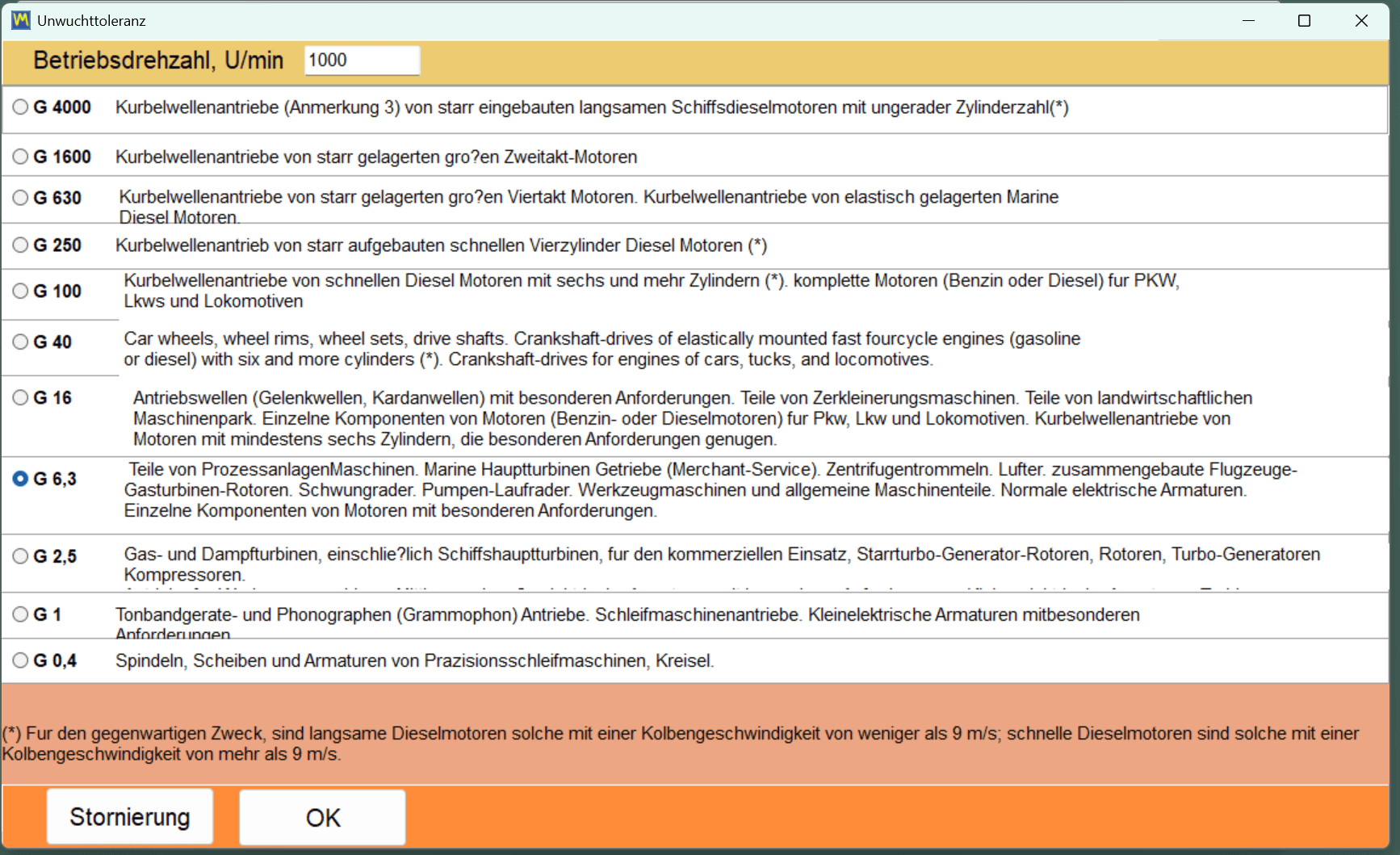

- Balansēšanas kvalitātes pakāpe: Izvēlieties atbilstošo G klasi saskaņā ar ISO 1940 (piemēram, G 6,3 sūkņiem, G 2,5 gāzes un tvaika turbīnām).
2. Rezultātu aprēķins un interpretācija

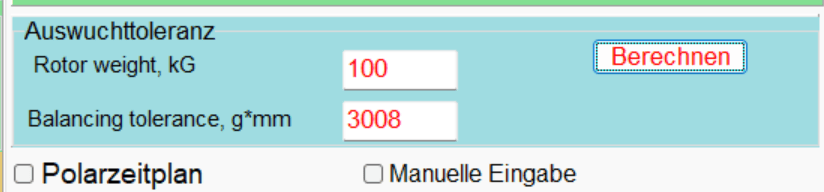

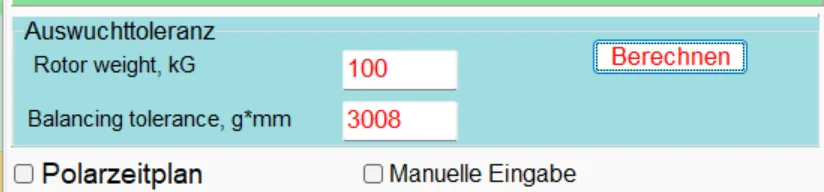

Pēc pogas „OK” nospiešanas programmatūra parāda rezultātus:
- Pieļaujamais atlikušais disbalanss: Maksimāli atļautā atlikušā disbalansa vērtība, bieži izteikta gramos uz milimetru (g·mm).
- Pieļaujamā ekscentricitāte (tiek rādīta, ja klasiskajā formā disbalansu iestatīts rādīt mikrometros): Atbilstošā masas centra maksimālā nobīde.
Salīdziniet šo mērķa vērtību ar faktisko vērtību, ko ierīce uzrāda pēc balansēšanas. Ja faktiskā vērtība ir mazāka vai vienāda ar mērķa vērtību, jūsu darbs atbilst nozares standartam.
3. Vienības un opcijas
Programmatūra piedāvā papildu elastību. Piemēram, varat pielāgot aprēķina vienības, kas ir īpaši noderīgi dokumentācijai.
Integrētā kalkulatora priekšrocības
- Profesionāla kvalitātes kontrole: Jūs nododat ne tikai „klusu” rotoru, bet tādu, kas pierādāmi atbilst starptautiskajiem standartiem.
- Automatizēta efektivitāte: Nav manuāli jāmeklē tabulās. Visi aprēķini tiek veikti uzreiz, bez manuālas meklēšanas tabulās.
- Uzticama dokumentācija: Rezultātus var tieši iekļaut balansēšanas pārskatos.
ISO 1940 tolerances kalkulatora integrācija padara Balanset-1A par jaudīgu rīku ikvienam, kam svarīga precīza un standartiem atbilstoša balansēšana.
