Centrifūgu un separatoru balansēšana: precīzs darbs drošībai kritiskās iekārtās
ĪsumāCentrifūgu un separatoru cilindri griežas ar 5 000–15 000 apgr./min., tāpēc tikai 5 gramu disbalanss pie 200 mm rādiusa un 10 000 apgr./min. rada aptuveni 1 100 N spēku. ISO 1940-1 tos iekļauj klasē G6,3, bet augsta ātruma cilindrus balansē līdz pat G1 un G0,4.
Kad tas attiecas
- Centrifūgas vai separatori, kas darbojas ļoti augstā ātrumā
- Piena separatori, filtrācijas vai laboratorijas centrifūgas
- Cilindri, kuriem nepieciešamas precīzas klases G0,4–G2,5
- Jebkāda neparasta vibrācija ātruma uzņemšanas laikā
Kad tas neattiecas
- Augsta ātruma izmēģinājumi jāveic aizsargapvalkā
- Ieplaisājis vai nodilis cilindrs balansu nenoturēs — vispirms pārbaudiet ģeometriju
- Centrifūgu balansēšanā nekad nedrīkst pieļaut atvieglojumus
DROŠĪBAI KRITISKI: nebalansēta centrifūgas cilindra bojājums pie 10 000–15 000 apgr./min. var radīt katastrofālas sekas. Centrbēdzes spēks pie šādiem ātrumiem ir milzīgs!
Ievads: kāpēc centrifūgām nepieciešama īpaša pieeja
Centrifūgu un separatoru cilindri griežas ārkārtīgi augstā ātrumā, no 5 000 līdz 15 000 apgr./min. Pie šādiem ātrumiem pat vissīkākais disbalanss rada kolosālus centrbēdzes spēkus.
Aprēķina piemērs:
Tikai 5 gramu disbalanss pie 200 mm rādiusa un 10 000 apgr./min. rada centrbēdzes spēku:
F = m × r × ω² = 0.005 kg × 0,2 m × (1047 rad/s)² ≈ 1 100 ņūtoni (110 kgf)
Tas ir tas pats, kas pie rotora piestiprināt 110 kg svaru un to sagriezt!
Secinājums: standarts ISO 1940-1 iekļauj centrifūgas un separatorus klasē G6,3; praksē augsta ātruma cilindrus balansē daudz stingrāk — līdz pat G1 un G0,4.
Centrifūgu un separatoru veidi
1. Filtrācijas centrifūgas
Pielietojums: ķīmiskā, pārtikas un farmācijas rūpniecība
Ātrums: 1 500–5 000 apgr./min.
Balansa klase: G2,5–G6,3
2. Piena separatori
Pielietojums: piena sadalīšana krējumā un vājpienā
Ātrums: 6 000–10 000 apgr./min.
Balansa klase: G1–G2,5 (augsta precizitāte!)
3. Laboratorijas ultracentrifūgas
Pielietojums: zinātniskā pētniecība un medicīna
Ātrums: līdz 100 000 apgr./min.!
Balansa klase: G0,4 (augstākā precizitāte)
Centrifūgu balansēšanas specifika
1. prasība: augsta precizitāte
| Centrifūgas veids | Ātrums (apgr./min.) | Klase G | Tolerance euz (μm) |
|---|---|---|---|
| Rūpnieciskā | 3,000 | G2,5 | 8 μm |
| Piena separators | 8,000 | G1 | 1,2 μm |
| Laboratorija | 15,000 | G0,4 | 0,25 μm |
Salīdzinājumam: parasts ventilators tiek balansēts pēc klases G6,3 (tolerance aptuveni 20 μm). Centrifūgai nepieciešama balansēšana, kas ir līdz 80 reizēm stingrāka!
2. prasība: drošība augsta ātruma izmēģinājumu laikā
Ko tas nozīmē praksē:
- Cilindru var balansēt tā paša gultņos — robežu nosaka mašīnas mehāniskais stāvoklis, nevis instruments
- Vispirms pārbaudiet ģeometriju, korpusu un gultņus: ieplaisājis vai nodilis cilindrs balansu nenoturēs
- Drošība — augsta ātruma izmēģinājumi jāveic aizsargapvalkā

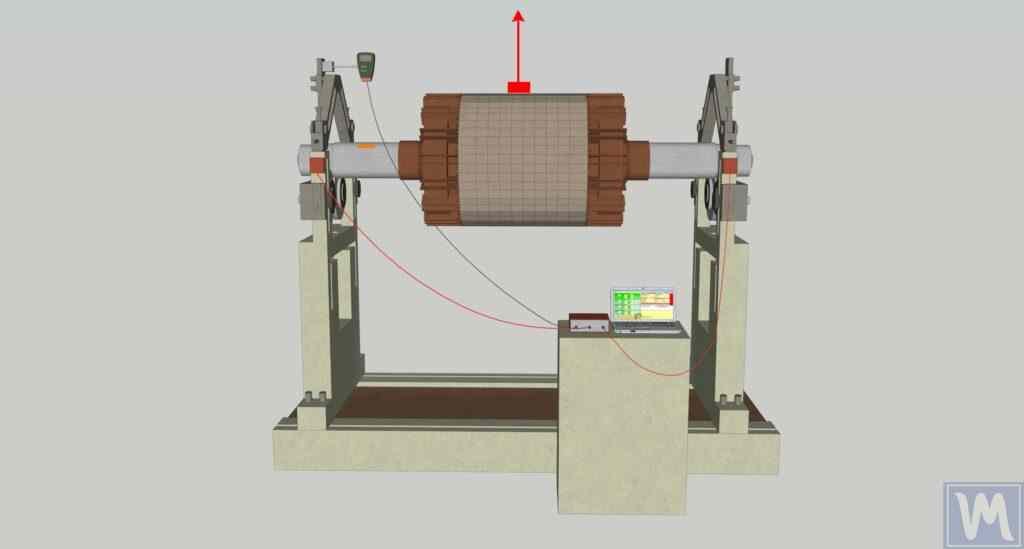

1. foto. Centrifūgas rotors, uzstādīts uz precīzas balansēšanas stenda disbalansa novēršanai.
Drošība, strādājot ar centrifūgām
KRITISKIE DROŠĪBAS PASĀKUMI
1. Pārbaudiet pirms katras palaišanas
- Vāks ir aizvērts un nostiprināts
- Cilindra iekšpusē nav svešķermeņu
- Korpusā vai cilindrā nav plaisu
2. Ātruma uzņemšanas režīms
- Pakāpeniska ātruma palielināšana (ne pēkšņa!)
- Uzraugiet vibrāciju katrā posmā
- Ja parādās jebkāda neparasta vibrācija, nekavējoties apstājieties
3. Nepārslogojiet
- Nepārsniedziet nominālo piepildīšanas ietilpību
- Sadaliet materiālu vienmērīgi cilindra iekšpusē
- Ielādējiet to simetriski
Cilindra bojājuma sekas
Dokumentētie nebalansētu centrifūgu bojājumu gadījumi ietver:
- Pilnīga cilindra sabrukšana, izsviežot lauskas
- Iekārtu bojājumi 10–15 metru rādiusā
- Darbinieku savainojumi (dažos gadījumos letāli)
- Ražošanas dīkstāve vairākas nedēļas vai mēnešus
Secinājums: centrifūgu balansēšana nav efektivitātes jautājums, bet gan DROŠĪBAS jautājums.
Nobeigums
Centrifūgas un separatori ir iekārtas, kurām nepieciešama visaugstākā balansēšanas precizitāte. Standarts ISO 1940-1 iekļauj centrifūgas un separatorus klasē G6,3; praksē augsta ātruma laboratorijas un separatoru cilindrus balansē līdz G1–G0,4, un tas ir sasniedzams paša cilindra gultņos, ja mehānika ir kārtībā.
Galvenie noteikumi:
- Veiciet augsta ātruma izmēģinājumus aizsargapvalkā
- Pirms balansēšanas pārbaudiet ģeometriju
- Stingri ievērojiet drošības pasākumus
- Regulāri uzraugiet vibrāciju
Centrifūgu balansēšanā nekad nedrīkst pieļaut atvieglojumus, jo kļūdas cena ir pārāk augsta.
Centrifūgu balansēšana
Precīza balansēšana (klases G0,4–G2,5)
Ātrais kontrolsaraksts
- Veiciet augsta ātruma izmēģinājumus aizsargapvalkā
- Vispirms pārbaudiet, vai ģeometrijā un korpusā nav plaisu
- Pirms palaišanas pārliecinieties, ka vāks ir aizvērts un nav svešķermeņu
- Pakāpeniski palieliniet ātrumu un uzraugiet vibrāciju
- Nekavējoties apstājieties, ja parādās neparasta vibrācija
- Ielādējiet materiālu vienmērīgi un nepārsniedzot nominālo ietilpību
