Dinamiskā balansēšana no A līdz Z: pilnā rokasgrāmata vibrācijas un disbalansa novēršanai
Vibrācija ir viena no biežākajiem rūpniecisko iekārtu bojājumu cēloņiem. Līdzās gultņu nodilumam rotora disbalanss ir viens no diviem biežākajiem pamatcēloņiem. Tas ir neredzams ienaidnieks, kas lēni, bet neatlaidīgi iznīcina iekārtas no iekšpuses: no priekšlaicīga gultņu nodiluma līdz katastrofālām avārijām un ārkārtas dīkstāvēm.
Disbalanss nav nenozīmīgs defekts, bet nopietns drauds jebkurai rotējošai iekārtai. Problēmas ignorēšana noved pie postošām sekām: disbalanss un vārpstas izlīdzinājuma kļūda strauji palielina gultņu dinamisko slodzi un paātrina to bojāeju, pārmērīgs enerģijas patēriņš var sasniegt ~3 % tipiskai 100 kW iekārtai (skatiet aprēķina piemēru), bet neplānotu ārkārtas dīkstāvju izmaksas sasniedz simtiem tūkstošu eiro.
Ko jūs uzzināsiet no šīs rokasgrāmatas:
- Disbalansa fiziskā būtība un kāpēc tas rodas
- Disbalansa veidi un kā katru no tiem koriģē
- Kad un kāpēc balansēšana ir nepieciešama
- Mūsdienu balansēšanas metodes un iekārtas
- Balansēšanas kvalitātes klases un ISO standarti
- Savlaicīgas balansēšanas ekonomiskais pamatojums
- Kā pareizi pasūtīt balansēšanas pakalpojumu
1. nodaļa: Kas ir disbalanss — problēmas sakne?
Vienkāršs skaidrojums
Disbalanss (jeb nelīdzsvarotība) ir stāvoklis, kurā rotējošas detaļas masa ir sadalīta nevienmērīgi attiecībā pret rotācijas asi. Vienkāršāk sakot, rotora masas centrs nesakrīt ar tā ģeometrisko asi.
Ikdienas analoģija: Padomājiet, kā veļasmašīna „lec” centrifugēšanas laikā, kad veļa savelkas vienā pusē. Vai kā automašīnas stūre dreb lielā ātrumā, ja ritenis pēc riepu maiņas nav nobalansēts. Abos gadījumos vainīgs ir nevienmērīgs masas sadalījums ap rotācijas asi. Tieši tas pats notiek rūpnieciskos rotoros: vienā vietā metāls ir smagāks, un, rotoram griežoties, tas rada sitienus.

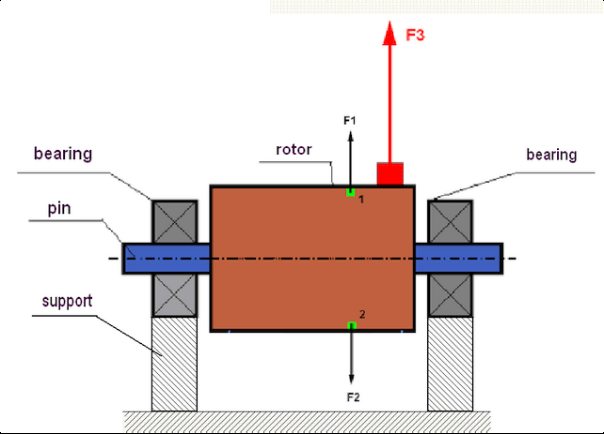

1. att. Rotors un centrbēdzes spēki: ideāli nobalansētā rotorā spēki F1 un F2 savstarpēji izlīdzinās, bet asimetriska masa (sarkanā krāsā) rada nelīdzsvarotu spēku F3
Disbalansa spēks darbībā: Disbalanss tikai 10 gramu apmērā uz ventilatora rotora ar 1 metra diametru, kas griežas ar 1 500 apgr./min, rada ciklisku spēku, kas atbilst aptuveni 12,5 kgf! Tas ir tā, it kā 12,5 kg smags āmurs sistu gultņiem 25 reizes sekundē.
Ideālā gadījumā rotora masai jābūt simetriskai ap rotācijas asi. Tad griešanās laikā radušies centrbēdzes spēki savstarpēji izlīdzinās un vibrācijas praktiski nav. Taču, tiklīdz parādās kaut neliela asimetrija (nevienmērīgs nodilums, netīrumu uzkrāšanās, ražošanas defekts), griešanās laikā rodas nelīdzsvarots centrbēdzes spēks, kas izraisa vibrāciju.
Disbalansa veidi
Disbalanss var izpausties dažādi. Izšķir trīs pamatveidus:
Statiskais disbalanss (vienas plaknes)
Tas rodas, kad rotora masas centrs ir nobīdīts paralēli rotācijas asij. To var iztēloties kā vienu „smago punktu” uz rotora. Pat miera stāvoklī, novietots uz horizontāliem balstiem, šāds rotors vienmēr pagriezīsies tā, ka smagākā puse nokļūst apakšā.

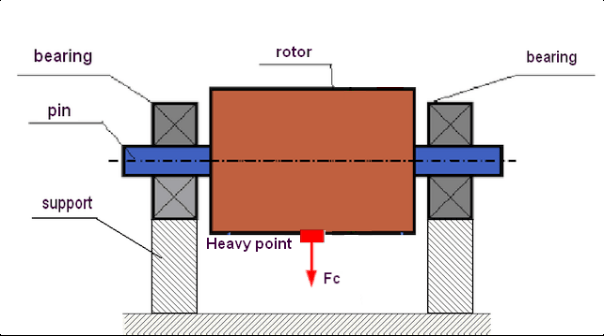

2. att. Statiskais disbalanss: „smagais punkts” gravitācijas ietekmē vienmēr noveļas uz leju
Statiskais disbalanss ir raksturīgs šauriem, diska formas rotoriem (slīpripas, šauri skriemeļi, šauri ventilatoru lāpstiņriteņi). To ir salīdzinoši vienkārši koriģēt, uzliekot vienu korekcijas svaru vienā plaknē, diametriski pretī „smagajam punktam”.
Pāra (momenta) disbalanss
Sarežģītāks gadījums. Tas rodas, kad divas vienādas nelīdzsvarotas masas atrodas dažādās plaknēs gar rotora garumu, izvietotas 180° viena pret otru. Miera stāvoklī šāds rotors ir nobalansēts: tam nav viena „smagā punkta” un tas pats no sevis negriežas.
Tomēr griešanās laikā šīs divas masas rada spēku pāri (momentu), kas liek rotoram strauji „šūpoties” jeb „svārstīties”. Pāra disbalansa koriģēšanai nepieciešama masas korekcija vismaz divās plaknēs.

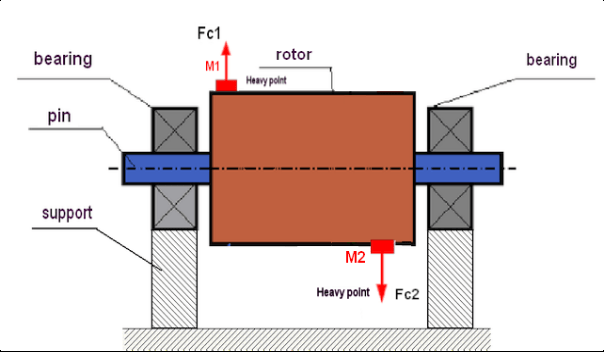

3. att. Dinamiskais (pāra) rotora disbalanss: nevienādās masas M1 un M2 rada centrbēdzes spēku pāri F1 un F2, kas liek rotoram „šūpoties”
Dinamiskais disbalanss
Šis ir vispārīgākais un praksē visbiežāk sastopamais gadījums. Dinamiskais disbalanss ir statiskā un pāra disbalansa kombinācija. Tas izpaužas tikai griešanās laikā un ir galvenais vibrācijas cēlonis vairumā rūpniecisko rotoru.
Dinamiskā disbalansa koriģēšanai vienmēr nepieciešama masas korekcija vismaz divās plaknēs (divu plakņu balansēšana). Tāpēc profesionālu dinamisko balansēšanu veic ar specializētiem instrumentiem, kas spēj vienlaikus mērīt vibrāciju vairākos punktos.
Sīkāk par disbalansa veidiem: statiskais, pāra un dinamiskais — kāda ir atšķirība?
Disbalansa cēloņi
Disbalanss var būt gan „iedzimts” (ražošanas defekti), gan „iegūts” ekspluatācijas laikā. Cēloņu izpratne palīdz ne tikai koriģēt esošo disbalansu, bet arī novērst tā atkārtošanos.
Ražošanas (iedzimtie) defekti
Tie rodas detaļas ražošanas posmā:
- Neprecizitātes liešanā vai apstrādē: nevienmērīgs sienu biezums, nobīdīti urbumi, virpošanas kļūdas
- Materiāla neviendabīgums: porainība liejumā, ieslēgumi un tukšumi metālā rada nevienmērīgu blīvuma sadalījumu
- Montāžas kļūdas: kad rotoru saliek no vairākām daļām (diskiem, lāpstiņām, rumbas), pielaides summējas un rada disbalansu
Iekārtu nododot ekspluatācijā, pastāv „iedzimta” disbalansa risks rūpnīcas defektu dēļ. Tāpēc kritiski svarīgas iekārtas (sūkņu un ventilatoru rotori, kloķvārpstas) vislabāk balansēt pirms uzstādīšanas vai tūlīt pēc montāžas.
Ekspluatācijas (iegūtie) defekti
Tie parādās iekārtu ekspluatācijas laikā un ir visbiežākais disbalansa cēlonis:
- Nevienmērīgs nodilums: darba virsmas nodilst dažādā ātrumā — ventilatoru lāpstiņas, drupinātāju āmuri, griezējnaži. Abrazīvs nodilums, erozija un mehāniski bojājumi rada asimetriju
- Deformācija: vārpsta, kas saliekusies pārkaršanas, trieciena vai pārslodzes dēļ. Vaļīgi stiprinājumi, kas ļauj rotoram ekspluatācijas laikā „klīst” un deformēties
- Materiāla uzkrāšanās: putekļi, netīrumi un tehnoloģiskais materiāls uzkrājas uz ventilatoru lāpstiņām. Uz drupinātāju rotoriem pielīp apstrādājamais materiāls. Pat neliela, nevienmērīga uzkrāšanās lielā rādiusā rada ievērojamu disbalansu
- Korozija: ķīmiskā korozija un pilienu erozija no iekļūstoša šķidruma rada iedobumus un nevienmērīgu masas zudumu
- Komponentu zudums: pēkšņa turbīnas lāpstiņas, zobrata zoba vai drupinātāja āmura zaudēšana izraisa smagu, pēkšņu disbalansu
„Iegūtais” disbalanss uzkrājas pakāpeniski ekspluatācijas laikā. Tāpēc regulāra vibrāciju diagnostika un plānoti balansēšanas darbi ir neaizstājama apkopes sastāvdaļa.
Remonta izraisītie defekti
Tie rodas pēc remontdarbiem:
- Nekvalitatīva montāža: nepareiza detaļu uzstādīšana, montāžas procedūru neievērošana
- Asimetriski stiprinājumi: atsevišķu lāpstiņu, sitēju vai āmuru nomaiņa, atkārtoti nebalansējot visu mezglu
- Metināšanas kļūdas: nevienmērīgs metinājuma uzkausējums, atšķirīgas masas metinājuma šuves
- Nevērīga uzstādīšana: rotors uz vārpstas uzstādīts slīpi
Jebkura nopietna iejaukšanās rotora konstrukcijā remonta laikā (detaļu nomaiņa, metināšana, virpošana) rada lielu „remonta izraisīta” disbalansa risku un prasa obligātu atkārtotu balansēšanu pēc tam.
Disbalansa ignorēšanas sekas
Pat neliela disbalansa ignorēšana noved pie postošu seku virknes:
Disbalansa radītie draudi:
- Paātrināts gultņu nodilums: disbalanss un vārpstas izlīdzinājuma kļūda strauji palielina gultņu slodzi un paātrina to bojāeju. Kalpošanas laiks var saīsināties no vairākiem gadiem līdz dažiem mēnešiem
- Plaisas konstrukcijā: pastāvīga vibrācija izraisa metāla nogurumu, kas noved pie plaisām rāmī un pamatos un pie stiprinājuma skrūvju atskrūvēšanās
- Pārmērīgs enerģijas patēriņš līdz ~3 %: daļa enerģijas tiek tērēta nevis derīgam darbam, bet iekārtas „kratīšanai”
- Pazemināta produkcijas kvalitāte: vibrācija negatīvi ietekmē ražošanas procesu
- Ārkārtas dīkstāve: disbalanss galu galā noved pie pēkšņas avārijas un visas ražošanas līnijas apstāšanās
- Drošības apdraudējums: paaugstināts troksnis, operatora nogurums un rotējošo detaļu atraušanās risks
Kā noteikt vibrācijas cēloni: vibrāciju diagnostikas ceļvedis
2. nodaļa: Dinamiskā balansēšana — mūsdienu risinājums
Dinamiskā balansēšana ir rotējošas detaļas disbalansa novēršanas process, ko veic rotoram griežoties (darba režīmā). Atšķirībā no statiskās balansēšanas, ko veic bez griešanās, dinamiskā balansēšana ļauj koriģēt gan statisko disbalansu (nobīdīts masas centrs), gan pāra disbalansu (nevienmērīgs masas sadalījums gar rotora garumu).
Kā tas darbojas: 5 soļi
Profesionālu dinamisko balansēšanu veic vairākos posmos:
- Vibrācijas mērīšana: ļoti jutīgi sensori (akselerometri) mēra vibrācijas amplitūdu un fāzi gultņu balstos
- „Smagā punkta” atrašana: specializēts instruments (vibrāciju analizators-balansētājs) analizē signālu un precīzi nosaka, kur uz rotora atrodas nelīdzsvarotā masa
- Korekcijas svaru aprēķins: no iegūtajiem datiem automātiski aprēķina korekcijas svara (vai vairāku svaru divu plakņu balansēšanas gadījumā) precīzu masu un leņķisko novietojumu
- Svaru uzlikšana/noņemšana: korekcijas svarus piestiprina pie rotora (metinot vai ar skrūvēm) vai, gluži pretēji, noņem lieko masu (urbjot)
- Pārbaudes mērījums: pēc svaru uzlikšanas vibrāciju izmēra atkārtoti, lai apstiprinātu, ka tās līmenis ir samazinājies līdz pieļaujamajām robežām

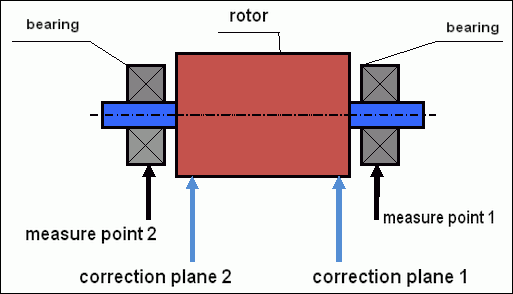

4. att. Dinamiskās balansēšanas shēma: vibrācijas sensori ir uzstādīti uz balstiem 1. un 2. punktā, un korekcijas svari ir piestiprināti divās korekcijas plaknēs
Vibrāciju diagnostikas un balansēšanas pakalpojumi
Mēs veicam vibrāciju diagnostiku un nosakām jūsu iekārtu paaugstinātas vibrācijas cēloņus
Sazināties Rotējošo iekārtu dinamiskās balansēšanas pakalpojumi3. nodaļa: Kādām iekārtām nepieciešama balansēšana?
Balansēšana var būt nepieciešama gandrīz jebkurai rotējošai detaļai. Šeit ir galvenie objekti, ar kuriem strādā speciālisti:
3.1. Ventilatori un dūmgāzu ventilatori
Rūpnieciskie ventilatori ir īpaši pakļauti disbalansam. Ekspluatācijas laikā uz lāpstiņriteņa lāpstiņām uzkrājas putekļi, netīrumi un tehnoloģiskais materiāls, nobīdot masas centru. Iespējams arī nevienmērīgs lāpstiņu nodilums, deformācija un korozija.
Pēc vilkmes ventilatora balansēšanas kādā dzelzbetona rūpnīcā tika panākts gada elektroenerģijas ietaupījums aptuveni 7 000 EUR apmērā un gultņu kalpošanas laiks palielinājās no 4 mēnešiem līdz 2 gadiem.
Sīkāk: 5 rūpniecisko ventilatoru vibrācijas cēloņi un to novēršana
3.2. Elektromotori un ģeneratori
Elektromotoru rotori un ģeneratoru enkuri ir vieni no visbiežāk balansējamiem objektiem. Pēc motora tinuma pārtīšanas rotora balansēšana ir obligāta, jo pārtīšana var mainīt masas sadalījumu. Pat neliels disbalanss lielā ātrumā (3 000 apgr./min) rada ievērojamus vibrācijas spēkus.
Īpaši svarīgi aspekti, balansējot elektromotorus:
- Enkuru bieži balansē mezglā kopā ar kolektoru
- Nepieciešamā balansēšanas kvalitātes klase parasti ir G2,5–G6,3
- Pēc pārtīšanas iespējams gan mehānisks, gan magnētisks disbalanss
- Pēc pārtīšanas enkuru parasti balansē uz darbgalda demontētā veidā; samontētus motorus balansē uz vietas
Sīkāk: elektromotora enkura balansēšana pēc pārtīšanas un remonta
3.3. Sūkņi un kompresori
Sūkņu darbrati, turbīnu rotori un kompresoru lāpstiņriteņi ir daudzām nozarēm kritiski svarīgas iekārtas. Disbalanss sūkņa darbratā rada ne tikai vibrāciju, bet arī citas problēmas:
- Priekšlaicīga mehānisko blīvslēgu bojāšanās: vibrācija izraisa vārpstas sitienus, kas izpostī blīvslēgu un noved pie noplūdēm
- Kavitācija: vibrācijas izraisīta nestabila darbība var pastiprināt kavitācijas efektus
- Pastiprināts gultņu nodilums: īpaši kritiski augstspiediena sūkņiem
Remontējot rūpniecisku sūkni, jānobalansē katrs darbrats — darbnīcā (ja tas ir noņemts) vai uz vietas (pēc samontēšanas). Bieži izmanto kombinētu pieeju: vispirms darbratu nobalansē atsevišķi, tad samontēto sūkņa rotoru atkārtoti balansē saliktā stāvoklī.
Sīkāk: sūkņu balansēšana un blīvslēgu kalpošanas laika pagarināšana
3.4. Lauksaimniecības tehnika
Kombainu kuļbungas, salmu smalcinātāju rotori, sitekļi, mulčētāju vārpstas un rotācijas pļaujmašīnas. Lauksaimniecībā iekārtas atteice sējas vai ražas novākšanas vidū nozīmē ne tikai dīkstāvi, bet tiešus zaudējumus no zudušas ražas.
Sīkāk: lauksaimniecības tehnikas balansēšana uzticamai darbībai visā sezonā
4. nodaļa: Divas galvenās pieejas: darbnīcā vai uz vietas?
Ir divi balansēšanas darbu pamatveidi, katram no tiem ir savas priekšrocības un pielietojuma joma.
Balansēšana darbnīcā (uz mašīnas)
Rotoru (vai vārpstu, vai riteni) izņem no mašīnas un uzstāda uz specializētas balansēšanas mašīnas. Mašīna paātrina rotoru līdz nepieciešamajam ātrumam un izmēra disbalansu. Mūsdienu balansēšanas mašīnas ir datorvadāmas — tās aprēķina disbalansa novēršanai nepieciešamo svaru lielumu un leņķisko novietojumu.
Priekšrocības: augsta atsevišķas detaļas balansēšanas precizitāte, iespēja veikt papildu remontdarbus (virpošanu, metināšanu) un kontrolēti darbnīcas apstākļi.
Trūkumi: nepieciešama detaļas pilnīga demontāža, transportēšana un turpmāka atkārtota montāža, kas ievērojami palielina iekārtas dīkstāvi. Tāpat netiek ņemta vērā saistīto sistēmu — balstu, gultņu un pamatu — ietekme.
Balansēšana uz vietas (in situ)
Balansēšanu veic tieši uz klienta iekārtas, tās gultņos, neizņemot rotoru. Izmantojot pārnēsājamu vibrācijas mērīšanas sistēmu un lāzera tahometru, inženieris balansē agregātu tā darba ātrumā, tieši uzstādīšanas vietā.
Priekšrocības: minimāla dīkstāve (darbs bieži aizņem tikai dažas stundas) un būtisks ietaupījums uz demontāžu un atkārtotu montāžu. Galvenā priekšrocība ir tā, ka visa sistēma tiek balansēta kā mezgls, ņemot vērā reālos ekspluatācijas apstākļus.
Trūkumi: korekcijas svaru uzlikšanai nepieciešama piekļuve rotoram, un agregātu jāspēj vairākas reizes iedarbināt un apturēt.
Detalizēts salīdzinājums: balansēšana uz vietas vai darbnīcā — ko izvēlēties?
5. nodaļa: Balansēšanas kvalitātes klases un ISO standarti
Balansēšanas kvalitāti vērtē atbilstoši starptautiskiem standartiem. Galvenais dokuments ir ISO 21940-11 (agrāk ISO 1940-1), kas definē balansēšanas kvalitātes klases (apzīmētas ar burtu G).
Kas ir G klase?
Klase nosaka pieļaujamo atlikušo disbalansu pēc balansēšanas. Jo mazāks G skaitlis, jo stingrāka precizitātes prasība. Katram iekārtu veidam ir sava ieteicamā klase:
| G klase | Iekārtu veids | Piemēri |
|---|---|---|
| G16 | Rupja balansēšana | Drupinātāji, lauksaimniecības tehnika, piedziņas vārpstas |
| G6,3 | Standarta rūpnieciskā kvalitāte | Ventilatori, sūkņi, centrifūgas, turbokompresori, ūdens turbīnas, elektromotori līdz 950 apgr./min |
| G2,5 | Augstāka kvalitāte | Gāzes un tvaika turbīnas, kompresori, darbgaldu piedziņas |
| G1,0 | Precīzā balansēšana | Slīpmašīnu piedziņas |
| G0,4 | Īpaši precīzā balansēšana | Precīzo slīpmašīnu vārpstas |
Detalizēts ceļvedis: balansēšanas kvalitātes klases atbilstoši ISO 21940-11 ar aprēķina formulām
6. nodaļa: Kāpēc balansēšana ir ieguldījums, nevis izdevumi
Rotora vai vārpstas balansēšanas izmaksas ir nesalīdzināmi zemākas par dīkstāves un remonta izmaksām, kas rodas, kad vibrācija iekārtu izsit no ierindas. Savlaicīgi balansējot tehniku, jūs ietaupāt uz gultņu nomaiņu, korpusa remontu un neplānotiem ražošanas pārtraukumiem.
Tiešie ietaupījumi no balansēšanas:
- Gultņu izmaksas ievērojami samazinātas: savlaicīga balansēšana pagarina gultņu kalpošanas laiku vairākkārt (skatiet aprēķina piemēru ekonomisko ieguvumu lapā)
- Enerģijas ietaupījums līdz ~3 %: nobalansēta iekārta patērē mazāk enerģijas, jo netērē jaudu vibrācijai
- Dārgas dīkstāves novēršana: ražošanas līnijas ārkārtas apstāšanās var izmaksāt simtiem tūkstošu eiro dienā
- Būtiski ilgāks iekārtu kalpošanas laiks: mazāka vibrācija nozīmē mazāku metāla noguruma slodzi
Gadījuma izpēte: dzelzbetona rūpnīca
Iekārta: katla agregāta vilkmes ventilators
Problēma: paaugstināta vibrācija, gultņi tika mainīti ik pēc 4 mēnešiem
Risinājums: rotora dinamiskā balansēšana uz vietas
Rezultāts:
- Elektroenerģijas ietaupījums: aptuveni 7 000 EUR gadā
- Gultņu kalpošanas laiks: palielināts no 4 mēnešiem līdz 2 gadiem
- Ieguldījumu atdeve (atmaksāšanās): 2 mēneši
Pilns aprēķins: balansēšanas ekonomiskais efekts ar reāliem piemēriem
Profesionāls balansēšanas centrs: kas ir svarīgi
Balansēšana ir atbildīgs darbs — taču ar mūsdienīgiem instrumentiem ar soli-pa-solim vadību to var apgūt uzņēmuma pašu inženieris. Sarežģītiem gadījumiem ir pieejami mūsu speciālisti.
Speciālistu ieteikumi par balansēšanu
Šo ieteikumu ievērošana palīdzēs jums gūt maksimālu labumu no balansēšanas un pagarināt iekārtu kalpošanas laiku.
Biežāk uzdotie jautājumi
Kad rotoriem nepieciešama balansēšana?
Balansēšana nepieciešama ikreiz, kad pieaug vibrācijas līmenis, pēc jebkura rotējošo daļu remonta, pēc rotora komponentu nomaiņas, kā arī regulāri kā daļa no plānotās apkopes (kritiski svarīgām iekārtām parasti reizi 1–2 gados).
Vai iekārtas var balansēt bez demontāžas?
Jā. To sauc par balansēšanu uz vietas jeb in situ balansēšanu. Izmantojot pārnēsājamus instrumentus, speciālists var nobalansēt rotoru tieši tā uzstādīšanas vietā, neizņemot to no mašīnas. Šī pieeja ietaupa gan laiku, gan demontāžas izmaksas.
Cik maksā balansēšana?
Cena sastāv no divām daļām. Vibrāciju diagnostika ar rakstisku atskaiti — 300 € par mašīnu, to maksā vienmēr. Virsū nāk pati balansēšana pēc rotora izmēra: no 250 € (līdz 15 kW / 50 kg), 450 € (15–75 kW), 700 € (75–300 kW / 0,5–2 t) un no 1200 € virs 2 t. Papildus rēķina transportu un dienas naudu, minimālais rēķins par izbraukumu — 500 €. Ja mērījumi parādīs, ka balansēšana nepalīdzēs, jūs maksājat tikai par diagnostiku un transportu — un saņemat atskaiti ar īsto cēloni. Aprēķiniet savu darbu kalkulatorā.
Nobeigums: jūsu nākamie soļi
Disbalanss nav nenozīmīgs defekts, ko var ignorēt, bet nopietns drauds jebkurai rotējošai iekārtai. Mūsdienu dinamiskās balansēšanas metodes, ko veic gan uz stacionārām mašīnām, gan tieši ekspluatācijas vietā, ļauj šo problēmu efektīvi novērst.
Galvenie secinājumi no šīs rokasgrāmatas:
- Vibrācija ir viena no biežākajiem rūpniecisko iekārtu bojājumu cēloņiem, un disbalanss ir tās biežākais avots
- Ir trīs disbalansa veidi: statiskais, pāra un dinamiskais — katram nepieciešama sava pieeja
- Balansēšanu var veikt darbnīcā vai uz vietas — izvēle ir atkarīga no konkrētās situācijas
- Balansēšanas kvalitāti vērtē atbilstoši ISO 21940-11 (G balansēšanas kvalitātes klases)
- Balansēšanas izmaksas ir ļoti ienesīgs ieguldījums ar atmaksāšanos parasti dažu mēnešu laikā — skatiet aprēķinu piemērus
